全自动双头压接机
全自动双头压接机
自动切线剥线剥皮压接
概述
1. 本机主要针对汽车行业，设备行业，电力行业，家电行业的内部连接线生产。
2. 可选装压力监测系统，避免不良品流入。
3. 本机支持多种压接模式，可单头压接，双头压接，电线裁切，全剥半剥，一机可完成多种线材不同的压接需求。
4. 自主研发设计，高效人机交互系统，操作简单。
5. 本机采用PLC控制系统发脉冲，主要动作环节采用进口知名品牌控制单元，从而提关键精度
6. 可以实时检测端子是否压接到线，线材缺少，线材打结和气压过低等提醒报警功能。
加工能力
 |
|  | ||

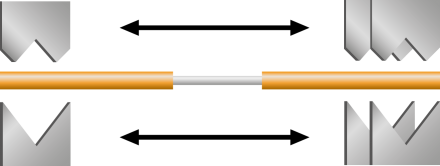

| 双头端子压接 | 单头端子压接 | 前后打端+中间剥皮 | ||
 |  |  | ||
| 切断加工 | 前剥半剥 | 多段剥皮 |
技术参数
| 小时产能 | 每小时/4500条（以100mm计算） |
| 加工长度 | 1-9999.99mm |
| 剥皮长度 | 前端剥皮长度 ：0.1 – 10 mm |
| 电线加工范围 | 28 – 16 AWG* |
| 最大加工线径 | 最大线径 4.0mm (需要定制) |
| 送线速度 | 最大送线速率 5m/s (理论值） |
| 电源 | AC 220 V; 50 / 60 Hz; 10 A |
| 气源 | 6.5Kg, 干燥和过滤的压缩空气 |
| 尺寸（长 x 宽 x 高） | 1160 x 600 x 1600 mm |
| 重量 | 约 400 kg |
| 重要提示 | 鉴于线材种类和规格的多样性，我们建议您在购买设备前提供相应线材样品以便于我们做出准确测试。 * 硬绝缘层或很紧的样线，即便在线缆横截面范围内，也可能不能加工。线缆横截面小于 0.09mm² (28 AWG) 或者大于 4 mm² (12 AWG) 的样线请提供给我们加工测试。 |
基本配置
u 动力系统：步进电机/2套,伺服电机/4套
u 直线运动系统：台湾HIWIN/日本THK/TBI
u 主要传动轴承：日本NSK
u 人机界面：深圳步科
u 控制系统：ARM+FPGA(自研）
基本检测功能
u 端子有无检测
u 线材缺少检测
u 线材打结检测
u 气压过低检测
u 端子无压接检测
